产品介绍

国网版智能分布（散）式配电自动化终端

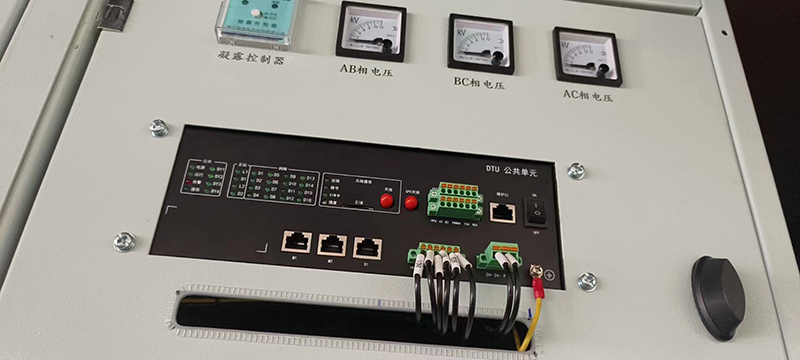

公共单元

1.概述

1.1 适用范围

ZL-8002型分布（散）式配电自动化终端公共单元（以下简称公共单元）采用了先进的高速工业网络通信技术、嵌入式工业芯片组和多任务实时操作系统，稳定性强、可靠性高、实时性好、环境性广、功能强大。具备监控子站、终端设备管理机和通讯管理机等诸多功能于一体，充分体现分层分布式的监控系统结构，既保持了DCS集散控制系统的设计思想，有采纳了FCS系统的实现原则。与间隔单元YG-ST1000P配合，实现多个间隔单元的集中监控与管理，同时可以把多个间隔单元的遥测数据、遥信数据、保护事件、录波数据、运行状态、电能量数据等信息远传至主站或人机面板，也可从主站层获取下发的遥控命令。实现对每个间隔单元的遥控管理功能。

本说明书仅适用于通用版本，特殊版本请咨询我公司技术人员。

1.2 设计规范

本产品设计遵循以下标准：

GB/T13720 地区电网数据采集与监控系统通用技术条件

GB/T13729 远动终端设备

GB/T13730 地区电网调度自动化系统

GB/T14285 继电保护和安全自动装置技术规程

GB/T15153.1 远动设备及系统电源及电磁兼容性标准

GB/T17626 电磁兼容试验和测量技术

GB/T 35732 配电自动化智能终端技术规范

DL451 循环式远动规约

DL516 电力调度自动化系统运行管理规程
