配网自动化终端DTU介绍

2021-04-06 11:30:07      点击:

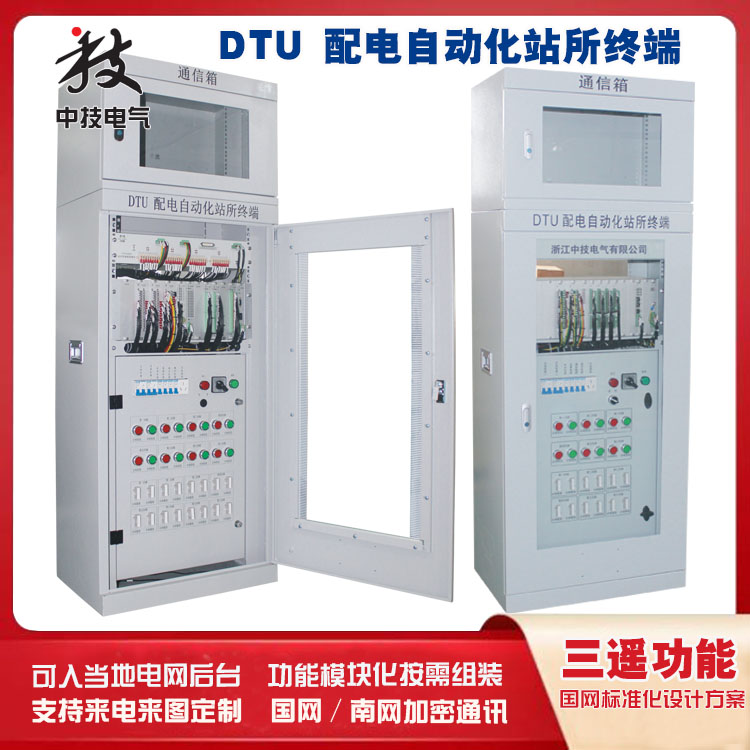

配网自动化终端DTU介绍

配电自动化终端DTU具有灵活组态配置功能、WEB 发布功能、独立保护插件功能。是集成DTU、线路保护及通信设备管理于一体的新型配电网自动化终端。

DTU配电终端的功能模块能实时监测10~35KV线路电压、线路电流、零序电流、设备状态等运行及故障信息,并能完成遥信、遥测、遥控功能,实现配网自动化的实时监控。配电终端DTU的保护功能可以实现线路故障就地检测、切除功能。

配网自动化终端DTU还采用集散式设计模式,具有强大的软、硬件组态配置功能,既满足了 DTU 实时性要求,也实现了数据存储记录功能,同时又可实现线路微机保护独立配置功能,成功解决了测控、保护、通讯兼容共存问题。

主要作用

1、收集线路故障信息,完成故障识别。

2、执行遥控命令实现故障隔离和恢复供电的功能。

3、实现多条线路电压、电流、有功功率、无功功率、功率因数、频率或者谐波值的测量、采集直流量并向上级装置传送。

4、接收并执行上级装置的遥控命令及返送校核。

5、接收并执行对时命令。

6、具有程序自恢复和设备自诊断功能。

7、具有通道监视功能。

8、可接入多路电源,并可在主电源失电时自动无缝投入。

9、可与变电站内其他系统通信,进行信息交换。

10、具有接收和执行复归命令的功能。

11、具有蓄电池智能维护功能。

12、具有与两个及以上主站通信的功能。

13、支持电话拨号、无线、光纤、以太网、RS232/485等多种通信方式。

14、通信规约丰富,支持目前流行的所有规约(如101、104、CDT、MODBUS )。

配网自动化终端DTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。部分DTU还具备保护和备用电源自动投入的功能。


配电自动化远方终端功能特点

1、进行遥测定时、采集、计算和故障判断。
2、远方:遥控把手处于“远方”状态时,常亮。
3、 DTU配电终端应用现代计算机与通信技术,实现中压配电网的运行自动化(配网自动化),可以有 效地提高供电质量与生产管理效率。
4、通讯协议:适用多种标准通信规约如IEC60850-5-101、IEC60850-5-104、MODBUS等。
5、开闭所DTU具有远程维护功能,用户能简单方便的对各种参数进行整定,大大减少了现场的维护工作量。
6、电源端口共模干扰,满足国标GB/T 15153.1-1998,4级:2.5kV。
7、性故障:当出现性故障时,设备检测并按预置程序判断断路器跳闸,断路器一次或多次重合失败后,断路器跳闸闭锁切除故障。
8、 DTU配网终端能使上级主站系统随时监视配网运行情况并作出正确的决策。
9、投入运行前,应对装置进行常规的安全检查。确定装置正常后,将交流电源输入端子的插头拔出,将一次连接电缆按正确关系连接,测量交流电源输入端电压是否符合要求。
